 Усилители мощности ручной сборки аббасаудио
Автор Сообщение
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: Усилители мощности ручной сборки аббасаудио
Усилитель RENS1284-2A3-AZ50

Выходные трансформаторы как всегда самодельные,немецкое железо М102 в виде бутербродов разных пластин и винтажная проволка.Винтажные компоненты,контуры,настройка проводами.

От предыдущх усилителей отличается пультом ДУ-5 каналов и регулятор громкости с моторчиком.


Описывать изделия как раньше времени нет,поэтому теперь только ключевые моменты и фото.


Вложения:
037.JPG [ 177.68 Кб | Просмотров: 13 ]
034.JPG [ 193.68 Кб | Просмотров: 28 ]
026.JPG [ 163.04 Кб | Просмотров: 17 ]
024.JPG [ 108.14 Кб | Просмотров: 22 ]
017.JPG [ 183.87 Кб | Просмотров: 25 ]
008.JPG [ 236 Кб | Просмотров: 145 ]
23 янв 2016, 23:00
Профиль

Зарегистрирован: 10 дек 2014, 20:13
Сообщений: 410
Сообщение Re: Усилители мощности ручной сборки аббасаудио
Цитата:
Точно так,все моточный у которых нет параллельных путей магнитного потока звучат яснее и как то "вернее",хотя слово верность каждый понимает по своему.

Я сравнивал с тем что собирался ставить.меня убедило.Они мне подходят-ом относительно мало,10Гн,очень хорошая динамика и артикуляция баса.

Еще плюсом у такой однокатушечной намотки на П или ПЛ магнитопровода наверное меньшая емкость( хорошо для пентода в СЕ), по сравнению с 2х катушечным вариантом, но большее активное сопротивление обмоток при прочих равных и рассеяние большее, какие еще плюсы можно найти в однокатушечном варианте?


24 янв 2016, 12:32
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: Усилители мощности ручной сборки аббасаудио
Сопротивление обмоток ощущается как чуть большая-чуть меньшая способность усилителя "дышать",но на мой вкус качество меди в проволке важнее чем возможность свести это значение к минимуму.
Емкость может дать звон, но если соблюсти какие то элементарные правила,не тоньшить прокладки,то остаточные явления можно не принимать в расчет.

Чисто физические минусы вообще не играют решающего значения для слуха.

Однако,если делать весь усилитель на таких моточных,нужно найти в достаточном количестве подходящее железо.
У меня пока такой возможности нет.Зато много проверенного немецкого Ш железа,а форма все таки вторична,на первом месте качество материала.


24 янв 2016, 13:33
Профиль

Зарегистрирован: 10 дек 2014, 20:13
Сообщений: 410
Сообщение Re: Усилители мощности ручной сборки аббасаудио
Спасибо Аббас Аббасович, у меня есть винтажный хороший ПЛ магнитопровод подходящий под пентод СЕ, вот под впечатлением Ваших прослушиваний тоже надо сделать однокатушечный, невзирая на электротехнические минусы такого решения!


24 янв 2016, 13:53
Профиль

Зарегистрирован: 10 дек 2014, 20:13
Сообщений: 410
Сообщение Re: Усилители мощности ручной сборки аббасаудио
А еще вспомнил преимущество П и ПЛ магнитопровода с одной катушкой один магнитный поток, технические специалисты может подскажут какие то физико-математические аспекты данной конструкции трансформатора(дросселя) , которая понравилась по звуку Аббасу?


24 янв 2016, 20:33
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: Усилители мощности ручной сборки аббасаудио

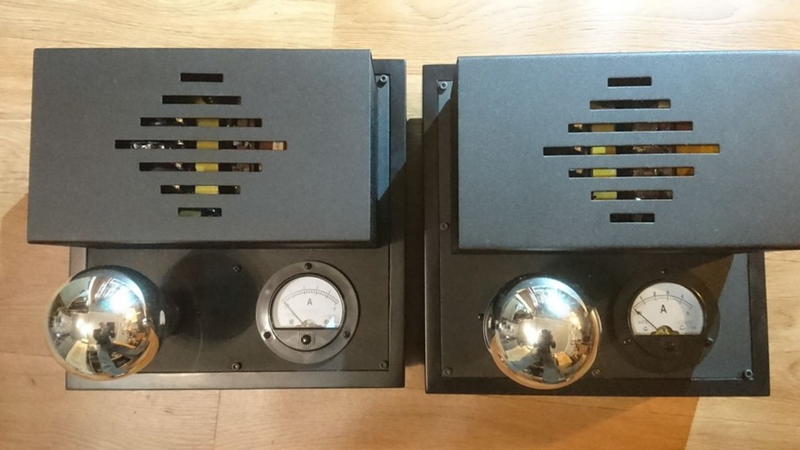

Блоки питания для драйверов WE555 а также для ВЧ громкоговорителей G.I.P, которые являются копиями вестерн электрик
http://www.gip-laboratory.com/
4 блока-два на тунгарах 367 филипс, два на австрийском селене из БП клангфилм
Сименс конденсаторы, из техники клангфилм, панельки 20-х годов, реле задержки анодного, на реле отдельный трансформатор питания.
Силовики на железе клангфилм, дроссели тоже.

Монтаж с соблюдением контуров Степичева. Винтажные провода philips, siemens, RCA, western electric

Схема выпрямителя начинается с Г образного фильтра, и имеет задержку включения анодного. Накал тунгара 1,9в 8 ампер
На входе кенотрона 2Х25в эфф, далее Г фильтр, регулировочный подземный резистор.
Реле замыкает дополнительный резистор,так что напряжение на катушке подмагничивания WE555 появляется плавно,сначала оно поднимается примерн до половины,потом через минуту до стандартных 7 вольт.

Конденсатор сименс 2Х5000мкф




В подвале подстроечник,на слух 0,5в в обе стороны некритично

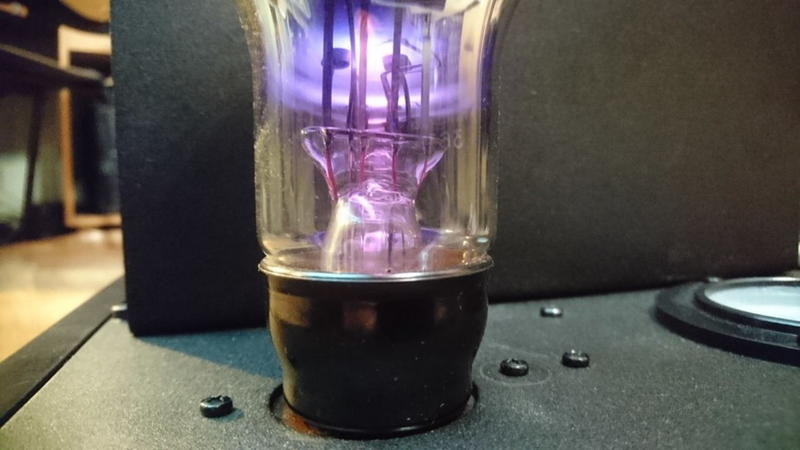

Ток который обеспечивает газотрон -1,5 ампер

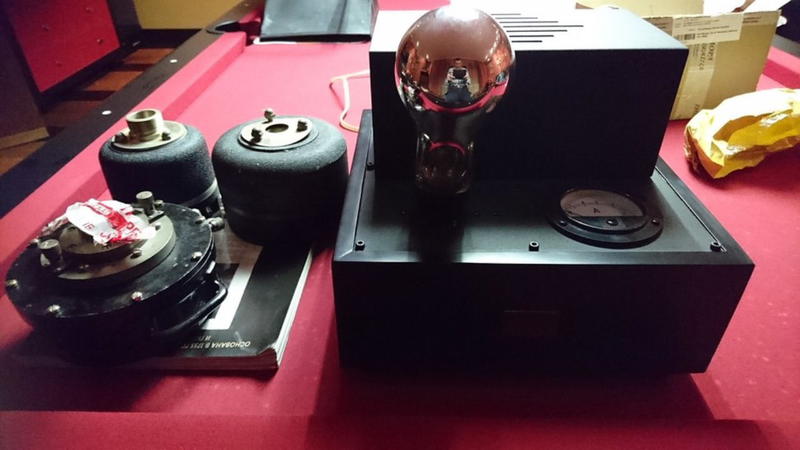

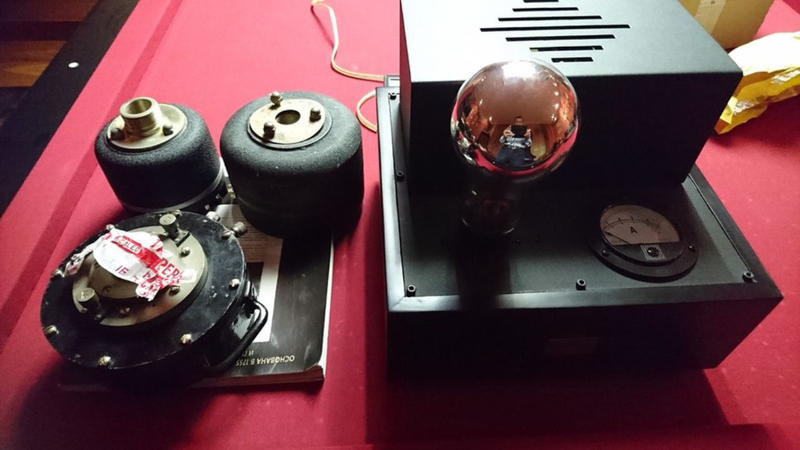

Испытания на фото








Вложения:
2016-10-08 22-51-53.JPG
2016-10-08 22-51-53.JPG [ 120.29 Кб | Просмотров: 15 ]
2016-10-05 18-05-31.JPG
2016-10-05 18-05-31.JPG [ 62.48 Кб | Просмотров: 17 ]
2016-10-05 18-05-42.JPG
2016-10-05 18-05-42.JPG [ 112.58 Кб | Просмотров: 27 ]
2016-10-05 18-07-44.JPG
2016-10-05 18-07-44.JPG [ 102.23 Кб | Просмотров: 3 ]
2016-10-05 18-06-04.JPG
2016-10-05 18-06-04.JPG [ 97.29 Кб | Просмотров: 1 ]
2016-09-27 13-04-12.JPG
2016-09-27 13-04-12.JPG [ 116.94 Кб | Просмотров: 11 ]
26 янв 2017, 17:19
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: Усилители мощности ручной сборки аббасаудио

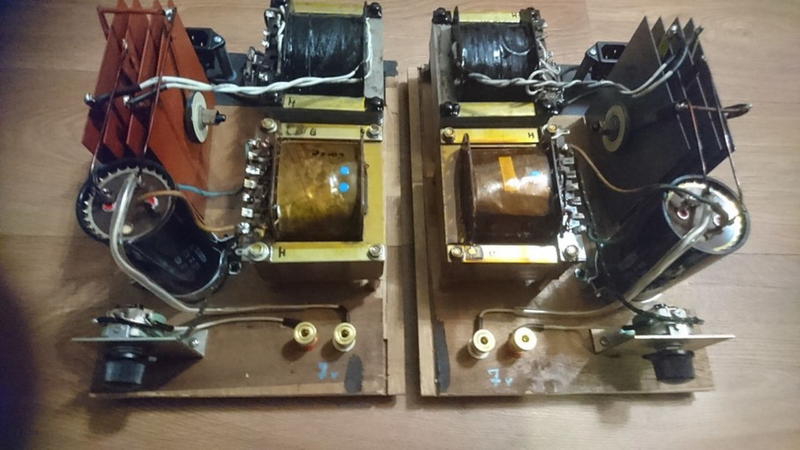

Селеновые блоки питания для ВЧ громкоговорителей G.I.P, которые являются копиями вестерн электрик
http://www.gip-laboratory.com/

Схема простая,без задержки

П образный фильтр,пара конденсаторов Mallory NOS 2X 5000mf
Подстроечники philips
Все собрано на верхней крышке от приемника telefunken D860WK







26 янв 2017, 22:12
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: Усилители мощности ручной сборки аббасаудио

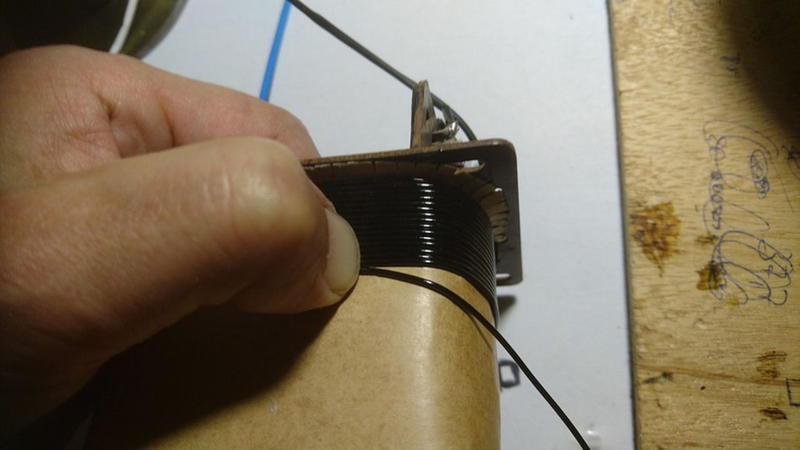

Нашел фото намотки анодной обмотки для тунгара 367 philips из предыдущих ообщений (блок питания для we555)


Это провод siemens 20-х годов




26 янв 2017, 22:26
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: Усилители мощности ручной сборки аббасаудио
Блоки питания для 12" field coil telefunken
AZ12 , BOSCH MP ,трансформаторы от telefunken 898WK






26 янв 2017, 22:39
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: Усилители мощности ручной сборки аббасаудио

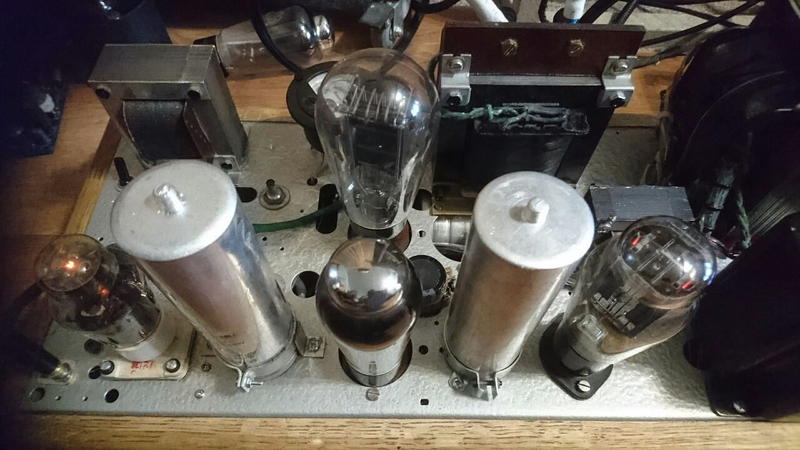

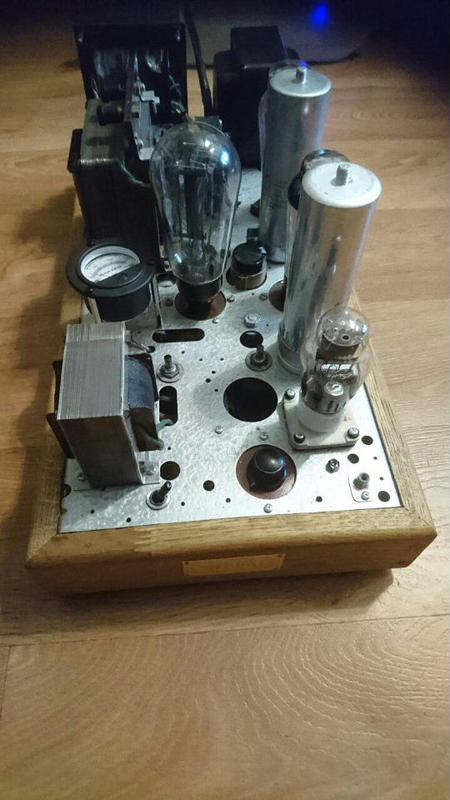

Новый усилитель



ML6 - E406 (RE604) - PX25 -AZ50





Трехкаскадный усилитель, с возможностью устанавливать вместо выходной лампы F443 в триоде(при этом чувствительность усилителя уменьшается примерно вдвое, и в подвале нужно выставить смещение в два раза больше)




Описывать усилитель особо нечего, свячзки проводов,контуры,старинные партитуры в выходном трансформатору, полоса на мощности 4 ватта 9гц-42кгц по 0,7



Накал драйвера выпрямлен, входная лампа и выходная-на переменке.

Нагрузка драйвера индуктивная.

Все железо немецкое, проволка в обмотках подобрана так чтобы отдельные отрезки друг друга "компенсировали" по окраске, так первичка сращивается из нескольких отрезков, вторичка то же.



Смещение выходного каскада фиксированное, регулируемое. Собрано на отдельном трансформаторе телефункен. (Случайно попалсч выходничек с 50 вольтовой обмоткой)



Конденсаторы между каскадами бумага в масле сименс.



МЛ6 на керамическом цоколе выбрана в силу того что она не фонит,не пердит,не скрипит, не микрофонит, в отличии от РЕН1104 , Е415 и РЕН804,которые были первыми кандидатами на входной каскад.



В подвале спрятано реле задержки на 40 сек.



В питании бумага в масле сименс и бош.



Нагрузка входного каскада-резистор филипс,константан 20-х годов на стеклянной оправке.





ПРименял так же "собачьи кости" английского производства, деревянную изоляцию в виде бусинок, плетеный провод своего изготовления.









РХ25 конечно не нуждается в такой раскачке, лампа легкая на подъем,тут мощный драйвер выполняет другие функции. Известно,что трехкаскадный усилитель с мощным прямонакальным драйвером звучит динамичнее и прозрачнее . Почему не знаю,надо спросить у Сакумы.



Минимум фона выставляется с помощью двух центровочных резисторов.

Выходные ампы желательно отбирать по минимуму фона,что при ценах на РХ25 проблематично.

Нить накала длинная,если она плохо натянута,то лампа фонит. и гораздо больше чем 2А3

С Ф443 та же история,я имею ввиду триод,в пентоде там только выпрямление поможет.

Нужен отбор,одни лампы очень тихие,другие фонят и центровка уменьшает фон только до определенного предела.







07 апр 2017, 19:03
