 Предусилители корректоры ручной сборки аббасаудио
Автор Сообщение
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: Предусилители корректоры ручной сборки аббасаудио
Barny,на корректоры ручной сборки надо считать проект,да я его и не возьмусь сейчас делать,так как у меня много долгов накопилось.


19 янв 2016, 01:45
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: Предусилители корректоры ручной сборки аббасаудио
Закончил еще один пункт годовой программы, довольно сложный индуктивный МОНО предусилитель-корректор с выходом на прямонакальном триоде и раздельным питанием каскадов (два кенотрона).

Входной пентод- английская мазда AC/S2 или любой клон RENS1284, нагрузка константановый резистор филипс 100ком, далее AL4, понижающий трансформатор 4:1, катушки коррекции на немецких сердечниках сименс-телефункен, триод 71а с индуктивной нагрузкой ( трансформатор Ferranti с перекоммутированными обмотками и увеличенным зазором в сердечнике.
К передачи корректора чуть более 40дб на 1кгц

Накал входного каскады выпрямлен селенвым мостом, накалы выходного выпрямлен и стабилизирован.

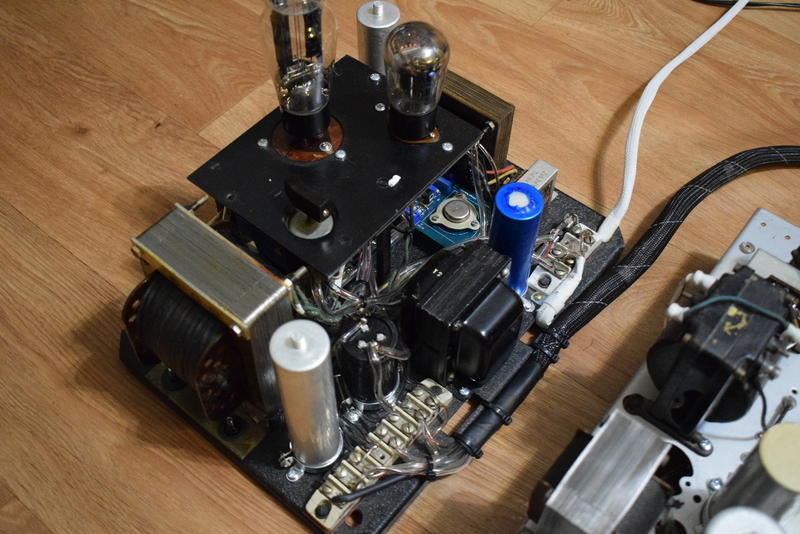

Анодное питание входного каскада берется от отдельного силовика филипс, с кенотрона RGN354 ОППВ, далее П образный фильтр, первый конденсатор бумаго-масло 6мкф
Анодное питание выходного каскада mullard DW4 ДППВ, аналогично П образный фильтр, первый конденсатор бумаго-масло 6мкф

Остальные конденсаторы или бумага в масле или винтажные электролиты. Один бумага в воске, между первым и вторым каскадом.

В монтаже доминируют английские и американские карбоновые резисторы.

Соединительный шнур питания получился сравнительно толстым, там внутри много воздуха, сами проводники-плетенка как в межблочниках.

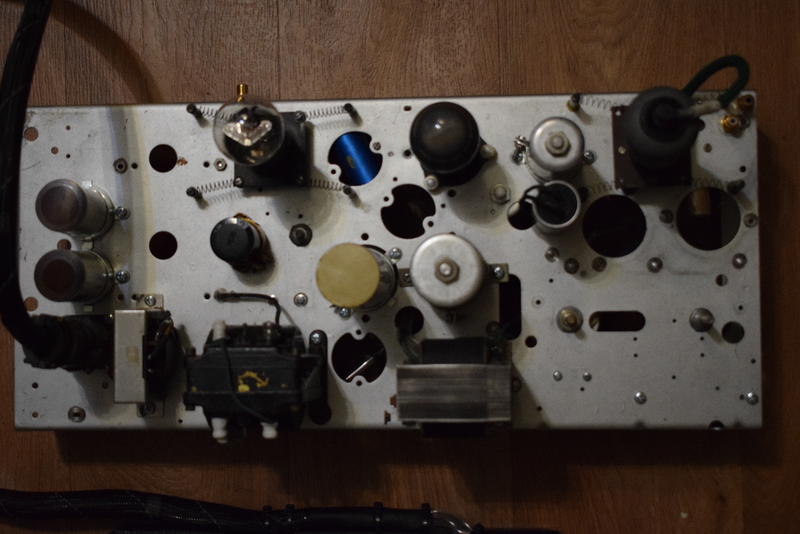

Усилитель собран на шасси телефункен, блок питания на шасси клангфилм,деталей много, они потрбовали объема.
Выключатель- брутальный сименс с громадными медными контактами , которым включалась лампа , проектора. Четыре положения, два вкл, два выкл.

Входная и выходная лампы вывешены на пружинах, но с дополнительными опорами, на которые можно опереться при замене лампы.


Если чего вспомню-еще допишу.



06 авг 2017, 23:19
