Сообщение Re: DAC abbasaudio 3.0 2.0 1.0
Любители классической музыки из Гонконга забрали весь остаток тиража ДАК 3.0
Придется новый делать


Вложения:
009.JPG [ 221.5 Кб | Просмотров: 54 ]
006.JPG [ 261.03 Кб | Просмотров: 78 ]
003.JPG [ 212.47 Кб | Просмотров: 41 ]
001.JPG [ 223.76 Кб | Просмотров: 44 ]
29 сен 2015, 00:01
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 11674
Сообщение Re: DAC abbasaudio 3.0 2.0 1.0
Дак который отправился в Малазию.

РСМ56+ выхлоп на Д3а,очень простая и эффективная связка,правда весьма габаритная.


Вложения:
032.JPG [ 144.55 Кб | Просмотров: 28 ]
026.JPG [ 154.92 Кб | Просмотров: 28 ]
022.JPG [ 279.32 Кб | Просмотров: 80 ]
014.JPG [ 234.26 Кб | Просмотров: 65 ]
012.JPG [ 153.8 Кб | Просмотров: 19 ]
009.JPG [ 248.47 Кб | Просмотров: 79 ]
005.JPG [ 204 Кб | Просмотров: 39 ]
001.JPG [ 288.15 Кб | Просмотров: 43 ]
26 окт 2015, 22:14
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 11674
Сообщение Re: DAC abbasaudio 3.0 2.0 1.0
Один из последних ДАК3, 115в сеть(США)

Выходной каскад ЕЛ84

Послецаповые трансформаторы 1 к 3


Вложения:
039.JPG [ 138.23 Кб | Просмотров: 41 ]
030.JPG [ 242.47 Кб | Просмотров: 85 ]
036.JPG [ 121.39 Кб | Просмотров: 22 ]
029.JPG [ 147.54 Кб | Просмотров: 34 ]
021.JPG [ 217.56 Кб | Просмотров: 28 ]
020.JPG [ 226.45 Кб | Просмотров: 38 ]
012.JPG [ 222.29 Кб | Просмотров: 32 ]
001.JPG [ 240.35 Кб | Просмотров: 61 ]
23 янв 2016, 23:19
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 11674
Сообщение Re: DAC abbasaudio 3.0 2.0 1.0
ДАК2 (ТДА1541 с пальчиковым демклоком) и ДАК4 ( РСМ58 ) готовы к производству.

Буферные каскады на 6080 и 71а с встроенным конвертором на подходе.
Конвертор на 5687 давно в продаже,то есть комбинаций может быть много,до 10 моделей.

Дак на РСМ58 можно будет апгрейдить переходниками со старой ямахи на ДИР9001 и с РСМ58 на РСМ1704,в последнем случае дак становится 24бит/96кгц,хотя на мой вкус это лишнее.


На плате есть переключатель 18-20-24 бит и в принципе я могу сделать переходники под любой мультибит по спецзаказу,чтобы не переделывать всю плату.
Но РСМ58 все таки позволяет 4 разряда подстраивать.

На фото еще новый вариант корпуса дака на ТДА1543,теперь рама сварная,а краска матовая шершавая.

И еще два дака которые недавно ушли в штаты,отзыв прилагаю.

Цитата:
Hello I have received the DAC's yesterday. I hooked it up and it sounds better than my $1000 Satch DAC. The sound quality exceeded my expectations. My friend that bought the other Dac loves his too. I'm glad I took a chance and bought from you. I don't regret it at all. It was worth the wait. Thanks so much for a good quality product at a reasonable price.


Вложения:
005.JPG [ 79.64 Кб | Просмотров: 24 ]
002.JPG [ 205.42 Кб | Просмотров: 43 ]
013.JPG [ 265 Кб | Просмотров: 81 ]
009.JPG [ 266.39 Кб | Просмотров: 43 ]
003.JPG [ 284.14 Кб | Просмотров: 36 ]
002.JPG [ 297.61 Кб | Просмотров: 61 ]
009.JPG [ 204.28 Кб | Просмотров: 61 ]
011.JPG [ 237.69 Кб | Просмотров: 80 ]
004.JPG [ 226.83 Кб | Просмотров: 108 ]
26 янв 2016, 23:02
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 11674
Сообщение Re: DAC abbasaudio 3.0 2.0 1.0
ДАК 1.0 в новом дизайне,комплектуется выходным каскадом на 5687

будет более дорогая версия с конденсаторами аудионот


Вложения:
DSC_0045 - копия.JPG
DSC_0045 - копия.JPG [ 121.21 Кб | Просмотров: 34 ]
DSC_0056 - копия.JPG
DSC_0056 - копия.JPG [ 217.97 Кб | Просмотров: 59 ]
DSC_0057 - копия.JPG
DSC_0057 - копия.JPG [ 203.83 Кб | Просмотров: 49 ]
DSC_0052 - копия.JPG
DSC_0052 - копия.JPG [ 224.31 Кб | Просмотров: 49 ]
DSC_0050 - копия.JPG
DSC_0050 - копия.JPG [ 122.27 Кб | Просмотров: 63 ]
DSC_0046 - копия.JPG
DSC_0046 - копия.JPG [ 71.42 Кб | Просмотров: 23 ]
30 мар 2016, 22:56
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 11674
Сообщение Re: DAC abbasaudio 3.0 2.0 1.0
Новая модель в линейке:

DAC 2.0
CS8414+TDA1541A+tube DEM clock
Выходной каскад 5687+EZ80
Три трансформатора питания,пять стабилизаторов,дроссельный П фильтр для лампового буфера.Диоды телефункен в цифровой части.
Под заказ в двух версиях-обычная и "продвинутая"

Обычная версия
конденсаторы kendeil,panasonic pureism,советские лампы в демклоке,спдиф приемник 8412,ТДА1541А,конденсаторы РФТ на выходе.Дроссель саба 50-х годов в блоке питания.

В "продвинутой"(c TDA1541R1 ) установлены спдиф приемник 8414 (24бит 96кгц),конденсаторы audionote + black gate 6шт,лампы филипс голдпин + кенотрон сименс/вальво в демклоке,TDA1541R1 или S1 корона с доплатой.Конденсаторы MP hydra/siemens,дроссель телефнукен 30-х годов в блоке питания.


Дак очень простой и "короткий".
Преобразователь тока на одном транзисторе-прямая связь с буфером на лампе,на выходе бумагомасляные конденсаторы.

Выход цапа соединен с входом преобразователя коротким многожильным проводом из винтажной меди.
Питание чипов :спдиф приемник питается от мощного последовательного стабилизатора на КТ908.Это дает скорость и атаку.
1541 традиционно от двуполярного стабилизатора на германиевых П605


В целом же звук выдержан в уже устоявшемся "фирменном" стиле :телесный,"винтажный" в хорошем смысле,с красочными тембрами,тонкими нюансами,далекий от современной звякающей цифры.


Более дорогая версия ДАК 2.0 будет собираться в корпусе 380Х380Х160 с преобразователем на транзисторе и выходным каскадом ОТЛ на лампе 6080


Вложения:
DSC_0210.JPG [ 229.13 Кб | Просмотров: 101 ]
DSC_0209.JPG [ 163.48 Кб | Просмотров: 83 ]
DSC_0204.JPG [ 222.19 Кб | Просмотров: 83 ]
DSC_0203.JPG [ 193.79 Кб | Просмотров: 66 ]
DSC_0202.JPG [ 226.72 Кб | Просмотров: 213 ]
DSC_0192.JPG [ 124.63 Кб | Просмотров: 26 ]
DSC_0196.JPG [ 124.85 Кб | Просмотров: 36 ]
DSC_0199.JPG [ 206.81 Кб | Просмотров: 509 ]
23 апр 2016, 23:59
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 11674
Сообщение Re: DAC abbasaudio 3.0 2.0 1.0
Также в работе буферные каскады 6080 и 71А
Первые три дака с этими платами в работе.Только умоляю,не спрашивайте "када будет готово"
Когда будет,тогда будет.










30 июн 2016, 16:52
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 11674
Сообщение Re: DAC abbasaudio 3.0 2.0 1.0
В этом году было изготовлено более 50 ДАК -ов разного уровня сложности, и еще столько же реализовано в виде китов.

Самые интересные и конструкции, которые я до сих пор не описывал:

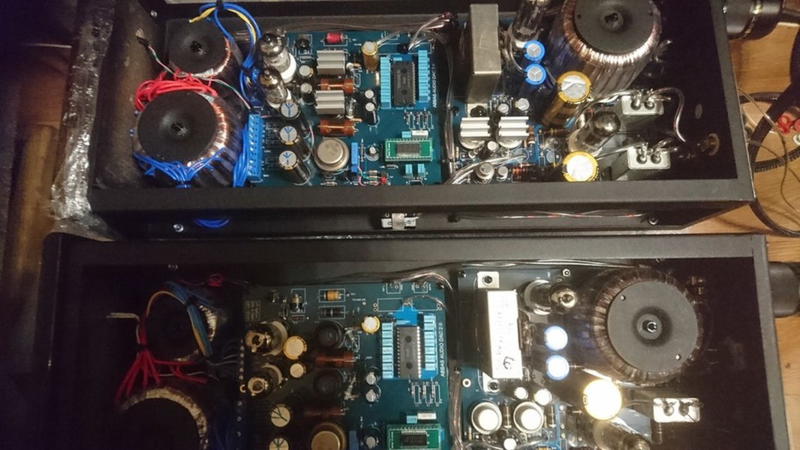

ДАК 2 в самых разнообразных версиях.

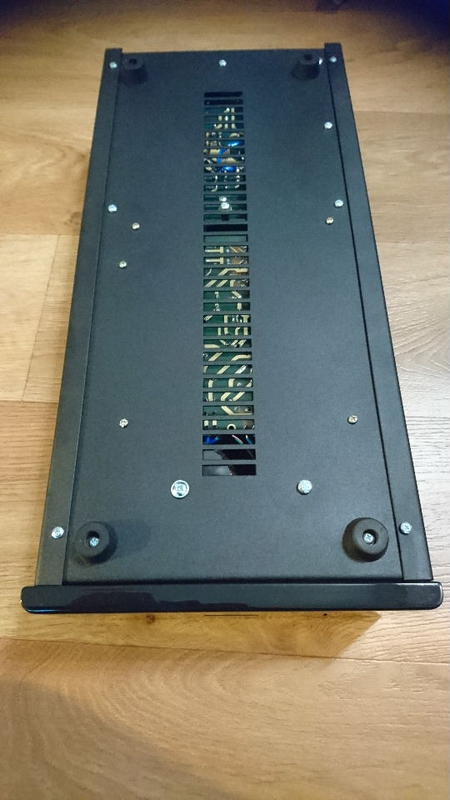

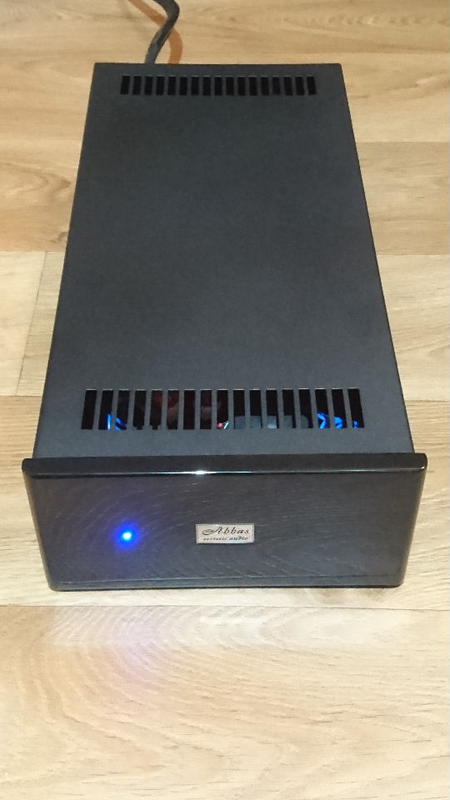

Конструкция DAC 2.0 SE хорошо отработана и гармонизирована, и собирается в течении недели.

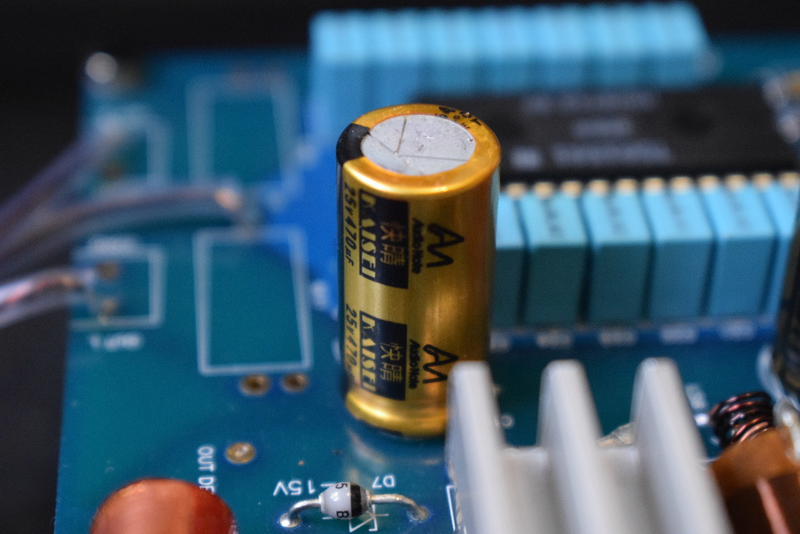

В этой версии я ставлю лаковую панель и конденсаторы Kaisei Audio Note. Эти конденсаторы подчеркивают высокую певческую форманту и хорошо сочетаются с БГ, но Боже упаси чтобы внутри плеера или ДАК -а поменять все конденсаторы на Kaisei! Это специфический прибор, который дает великолепный результат при ДОЗИРОВАННОМ использовании.


Конденсаторы DAC2.0SE :

• Black gate FK в питании +-5в TDA1541;
• Blacke gate PK в питании сп/диф приемника (обычно это cs8414 с адаптером соик-дип);

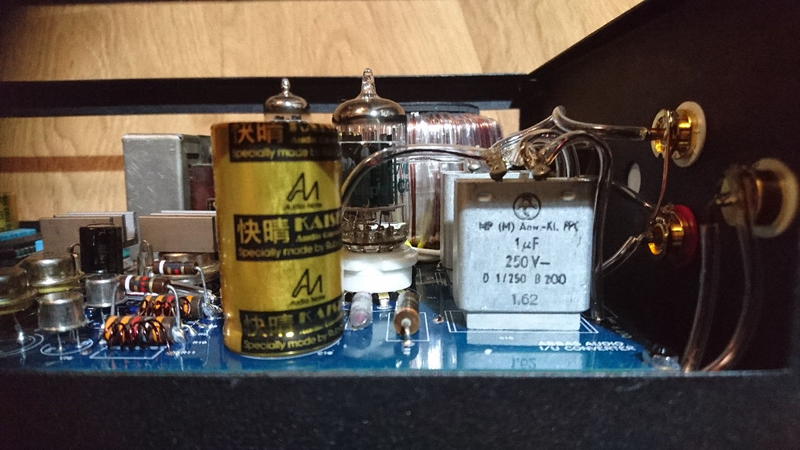

• Kaisei AudioNote в анодном питании выходного каскада на двойном триоде 5687;

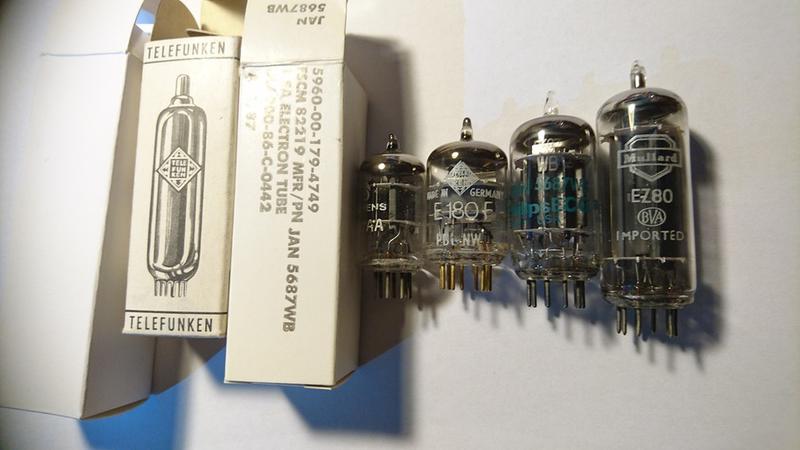

Комплект ламп версии DAC2.0SE:

• Кенотрон EZ80 Mullard;
• 5687WB Philips ECG JUN;
• E180F Telefunken, Philips SQ gold pin;
• EAA91 Siemens, Valvo.

Комплект ламп обычной версии:

• Кенотрон EZ80 Tungsram;
• 5687 Sylvania, Tung Sol;
• E180F Tesla;
• EAA91 советский аналог 6Х2П или РФТ.





Отзыв последнего пользователя
viewtopic.php?f=2&t=7&st=0&sk=t&sd=a&start=140














26 янв 2017, 19:08
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 11674
Сообщение Re: DAC abbasaudio 3.0 2.0 1.0
Необычный экземпляр, ДАК 1.0 с клоком на миниатюрном прямонакальном выходном пентоде, работающем от 12 вольт питания анода.

Эта лампочка обеспечивает особенно деликатное звучание устройства.

Блек гейты, отдельное питание для нити накала пентода(1.2в), дроссель сименс в блоке питания.



08 апр 2017, 01:52
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 11674
Сообщение Re: DAC abbasaudio 3.0 2.0 1.0
DAC 2.0 SE 6080 OTL output stage

Новый ДАК с абсолютно оригинальным дизайном
Конвертер ток-напряжение на германиевых транзисторах имеет прямую связь с ОТЛ выходным каскадом на мощных двойных триодах 6080
Огромный масштаб звукового действа, мощный басовый регистр, насыщенный,плотный звук, ураганная динамика.

Плата ДАК 2.0 как в предыдущей модели SE без изменений, конденсаторы black gate FK,PK, также
Audionote Kaisei в катодах 6080
В анодном питании дроссели на железе SABA 1952 года с индуктивностью 3Гн.

Питание выходного каскада от диодов telefunken 1N5062 , что дает скорость и динамику. Кенотронное питание здесь будет лишним.

Черная лаковая панель, шильдики из никелированной латуни.
Два СПДИФ входа, переключение на герметичном СВЧ реле с позолоченными выводами
Выходное сопротивление порядка 100ом

Три трансформатора питания-цифра, аналог, дем клок
Трансформатор выходного каскада-трехсотватный тор, выходные лампы рассеивают около 80 ватт тепла




05 май 2017, 23:57
