 DAC abbasaudio 3.0 2.0 1.0
Автор Сообщение
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: DAC abbasaudio 3.0 2.0 1.0
Новый дак на PCM63, DAC U
Это универсальный дак, который будет позже устанавливаться во всевозможных комбинированных устройствах по типу "все в одном".
Также он допускает установку РСМ1702 и РСМ1704, хотя на мой вкус это совершенно бессмысленно. Однако есть спрос- есть и предложение.

Пока дак на РСМ63 реализован только в одном варианте, с транзисторным выхлопом,описанным в соседней ветке, но позже появятся разные версии.
На плате транзисторного выхлопа в эмиттерах П608 установлены очень старые выходнички сименс, примерно 1936 год, сигнал снимается через немецкие бумаго масляные конденсаторы 1мкф

В питании дака можно увидеть редкий германиевый ДГЦ24 1957 года выпуска- теперь на плате под него предусмотрено место. А также ГТ402 и уже традиционные шунтовые стабилизаторы на П605.



30 май 2018, 16:11
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: DAC abbasaudio 3.0 2.0 1.0
И еще фото


30 май 2018, 16:16
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: DAC abbasaudio 3.0 2.0 1.0
Поехал в Штаты.



03 июл 2018, 19:43
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: DAC abbasaudio 3.0 2.0 1.0

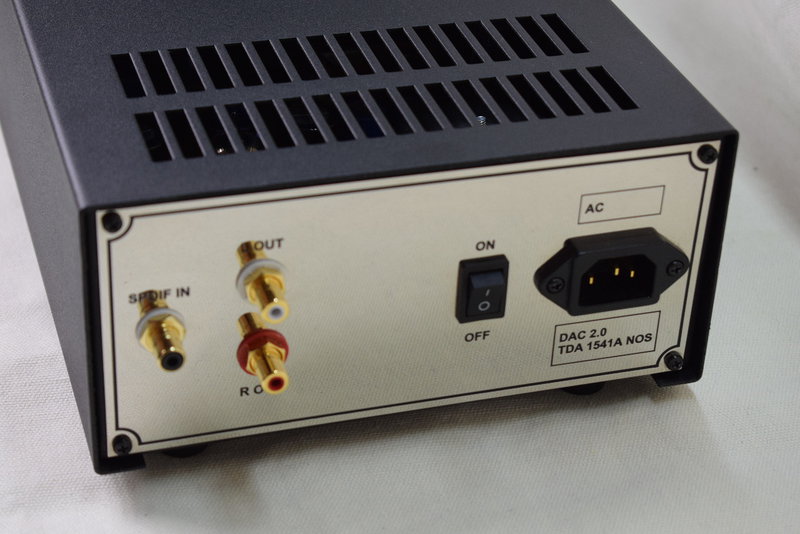

Отправил воспроизводить музыку ДАК 2.0 + 6080 выход

Провел апгрейд готового аппарата, динамика убийственная, но при этом добавилось разрешения за счет множества ухищрений.
Так я применил последовательное включение тантала аудионот нон магнетик и обьемного карбона в коллекторе преобразователя ток- напряжение.
Катодные конденсаторы в 6080 были подобраны и подвешены на дне платы, как обычно в дорогих версия- дублирование дорожек винтажными проводами, квадратная шина висит в воздухе, фактически. Все сигнальные цепи укорочены и проведены от контакта к контакту.

Меньше мяса и жира чем в предыдущих реализациях дак 2.0 , больше изящества, разборчивости ,лучше фокусировка. По прежнему на первом месте эмоциональное состояние, которое несет музыка. Динамика - характерная для 6080 каскада, "океанская волна".

Из за сильного нагрева стал ставить тихоходный кулер, который питается от отдельного стабилизатора, обороты кулера регулируются- можно сделать абсолютно бесшумно.

В двух местах питание организованно на германиевых диодах, больше ОППВ, тщательно сфазированы все обмотки трансформаторов



19 июл 2018, 23:19
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: DAC abbasaudio 3.0 2.0 1.0
Дак на транзисторах который поехал в Финляндию, фото и отзыв.
В даке использованы ОППВ питание, подобраны диоды, на выходе конденсаторы сименс, в нагрузке повторителя выходники грюндиг.





23 авг 2018, 15:07
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: DAC abbasaudio 3.0 2.0 1.0
Еще один дак на РСМ58.



25 авг 2018, 14:00
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: DAC abbasaudio 3.0 2.0 1.0
Отработана относительно простая и недорогая версия ЦАП на ТДА1541 с выходным каскадом на 6Н6П, без использования дросселя в блоке питания, и с кенотроном EZ80

Первые два экземпляра- уехали в UK и USA





26 авг 2018, 20:20
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: DAC abbasaudio 3.0 2.0 1.0
DAC Z на TDA1543, самый простой в ряду моих изделий.
На выходе 6Н3П.



27 авг 2018, 13:09
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: DAC abbasaudio 3.0 2.0 1.0

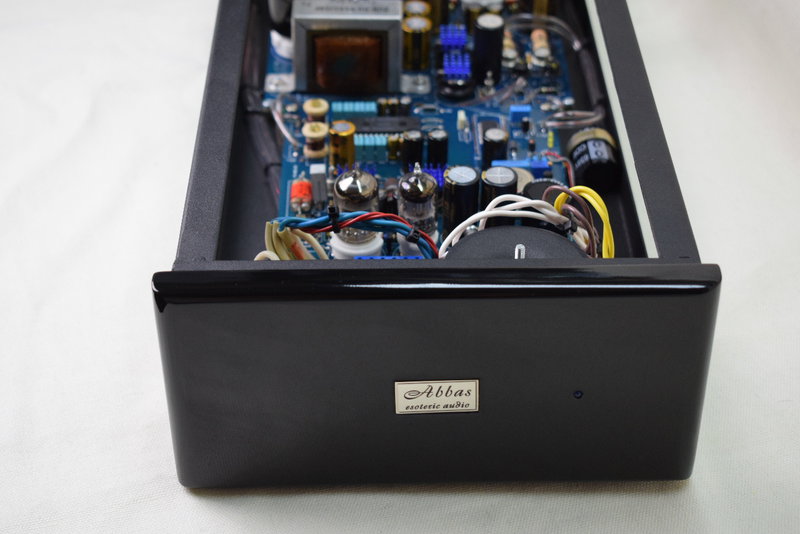

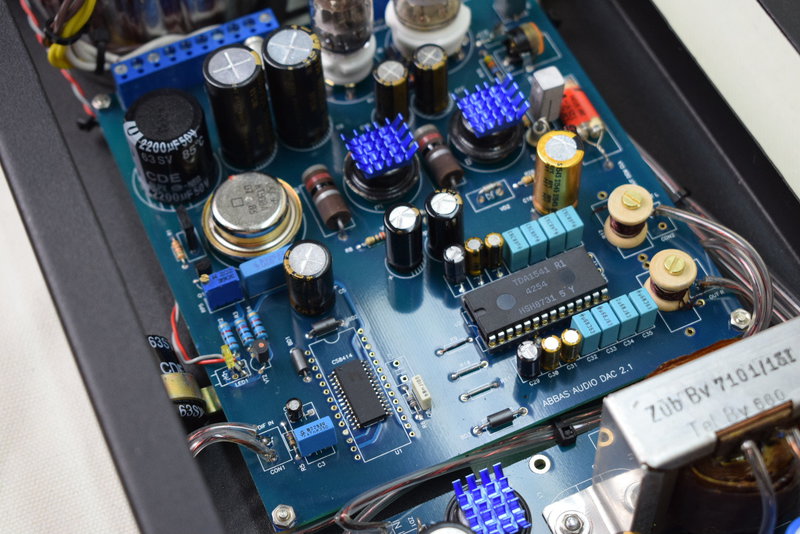

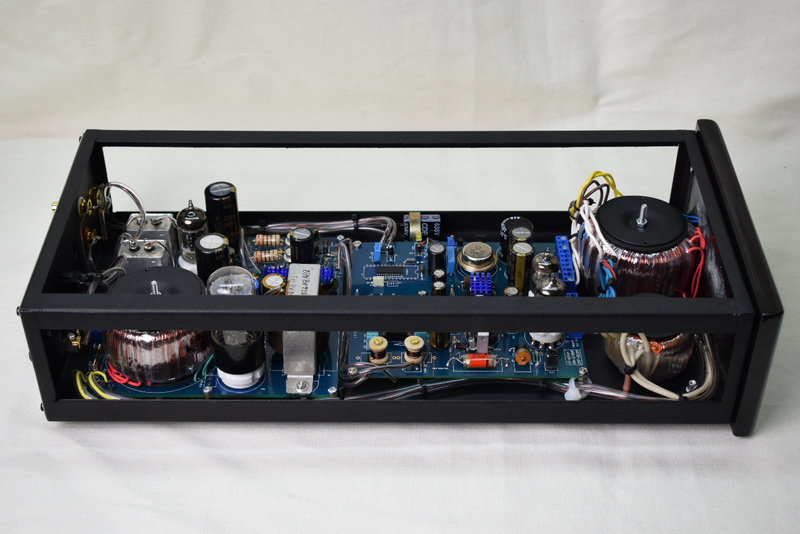

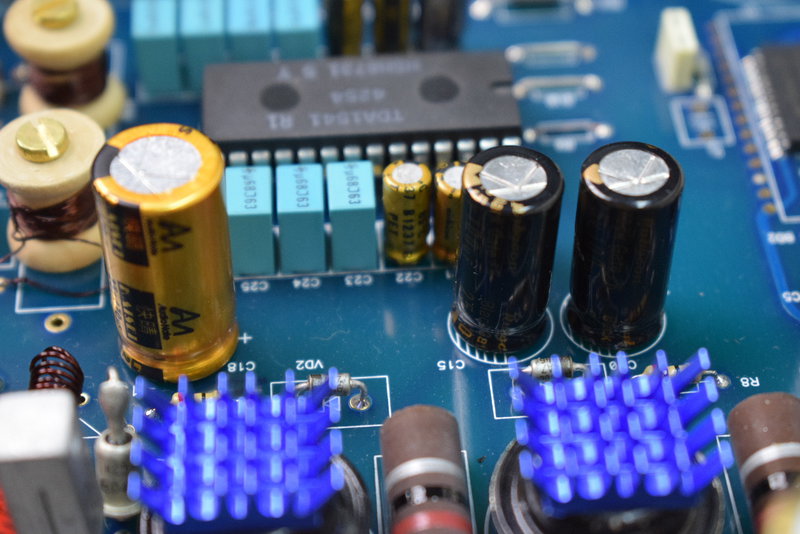

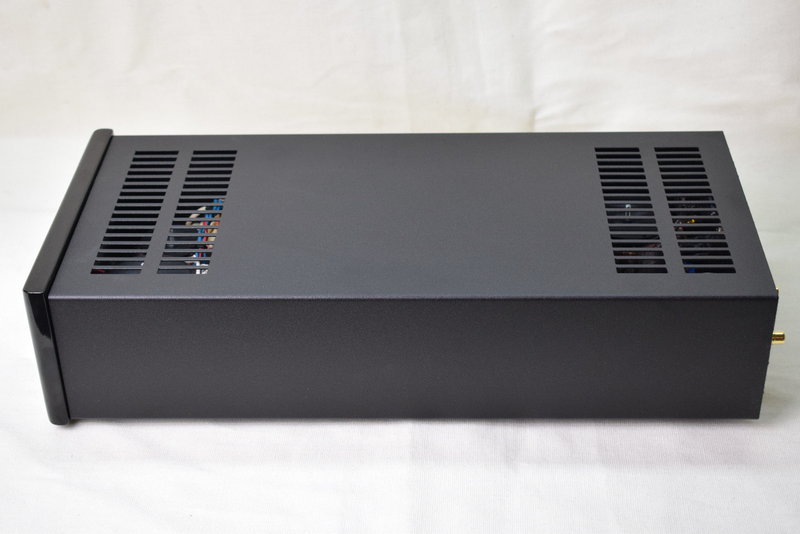

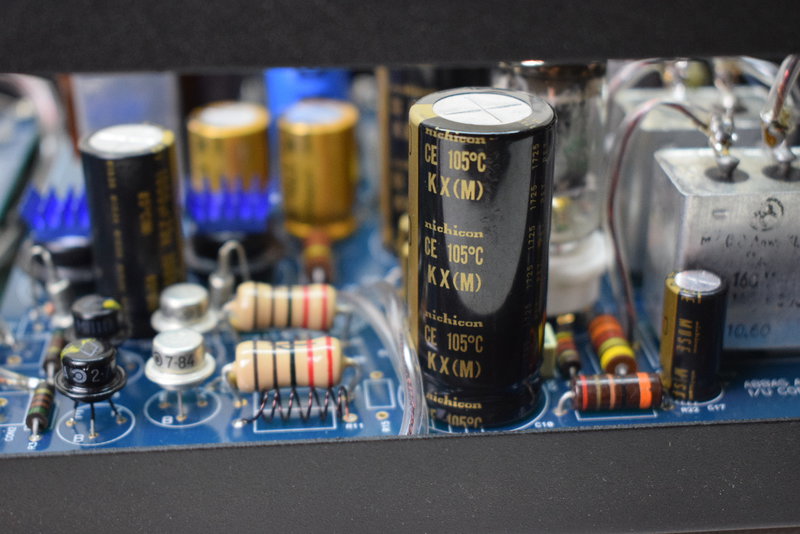

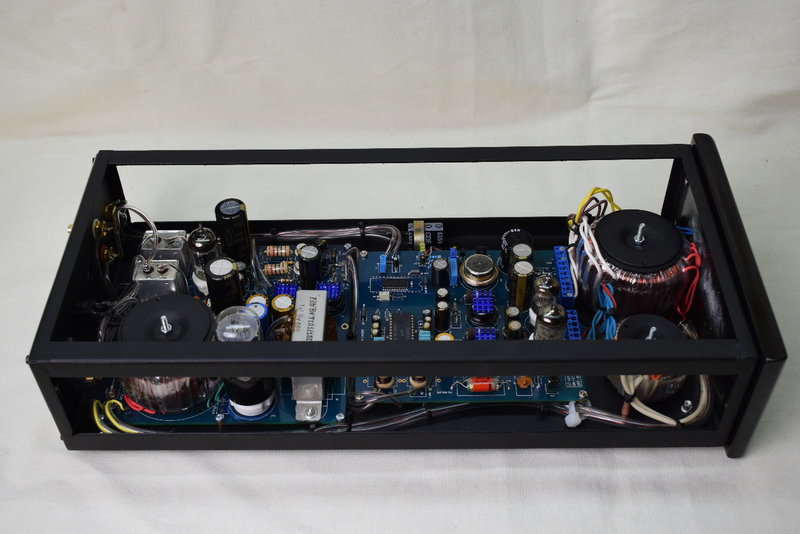

Новая версия ДАК 2.1 теперь выглядит так. Она имеет октальный кенотрон на борту и целый ряд мелких улучшений во всех узлах и каскадах, так что с предыдущим устройством у него общий только скелет, основа. Подбор компонентов производится на слух, при финальной настройке.

Нюансы:
1. Кенотрон 6Х5 ( аналог 6Ц5С)
2. Дроссель телефункен в блоке питания выходного каскада
3. Танталлвые резисторы в преобразователе
4. Конденсаторы Блек Гейт в питании 1541, в остальных местах- по необходимости, при финальной настройке.
5. Германиевый транзистор АС128 в цепи -15в
6. Германиевый диод ДГЦ в цепи -15в
7. Дополнительный ФНЧ
8.ОППВ выпрямители в цифровой части
9. Фазировка всех обмоток трансформаторов
10. Вся проводка выполнена из плетенки, которую я изготавливаю из винтажных медных проводников, и которая служит основой моих межблочников.
11. На выходе бумагомасляные конденсаторы- сименс или гидра, или что то подобное по звуку из немцев.
12. В комплекте лампы 5687 нос, 6Х5( в данный момент есть бримар), Е180ф мюллард или филипс, ЕАА91 сименс, вальво или дарио.




04 сен 2018, 15:53
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: DAC abbasaudio 3.0 2.0 1.0

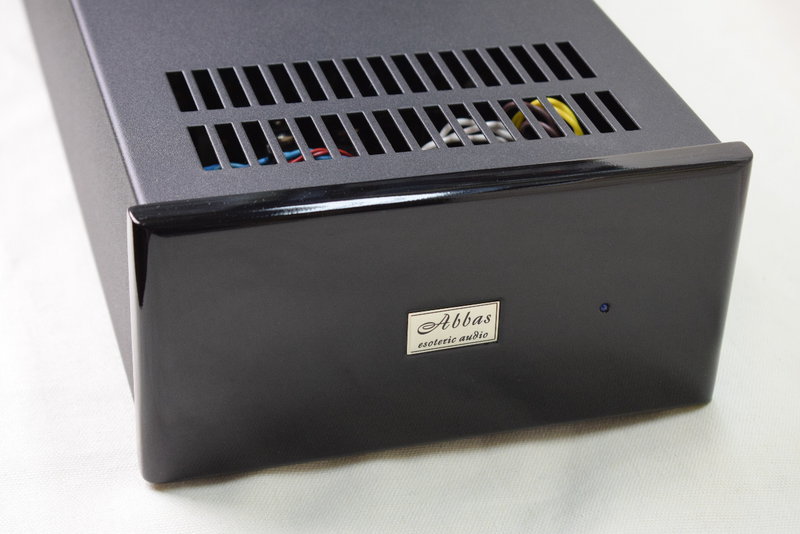

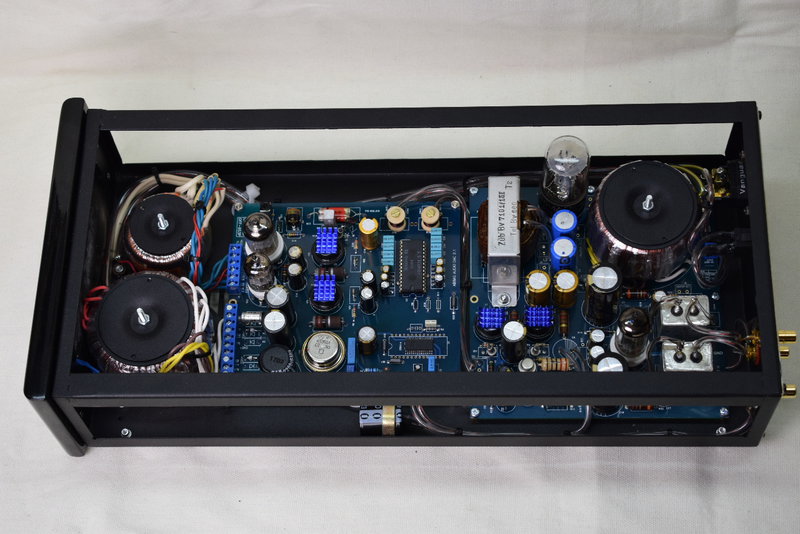

DAC 1.1 PCM56P-K

Лампы: ECC88 5687 6X5



06 сен 2018, 23:43
Профиль
