 Трансформаторы на продажу и под заказ:
Автор Сообщение
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: Трансформаторы на продажу и под заказ:
Трансформаторы выходные и межкаскадные изготовленные по новым принципам.

Отличительная особенность-бутерброрд из 5-7 сортов железа М102
Отбирая пластины немецкого железа и отслушивая их пакетами я обнаружил.что каждый сорт обладает хареактерными свойствами звучания ,а наилучший результат дает правильно подобранный микс.Например более свежие пластины 70-х годов 0,35 имеют высокую начальную магнитную проницаемость и чистый ,ясный верх.Пластины другого сорта -хорошую середину и мид бас.Железо М102 производства телефункен толщиной 0,5 дает отличную основательность и музыкальность,но плохо прорабатывает высокие частоты и имеет низкую проницаемость,и т.д.
Подбирая пластины в бутерброд мне удалось соединить положительные свойства разных сортов железа.

Межкаскадные трансформаторы с сердечником 18кв намотаны по образцу НС20 танго.Бумага старинная,для улучшения звуковых свойств пропитана моим лаком.
Полоса при использовании РХ25 в драйверном каскаде 10гц-200кгц по 0,7

Выходники под РХ25 и 2А3
Намотка стандартная,5 секций.Три первички и две вторички
Винтажный обмоточный провод Разные сорта М102 (накопилось около 100кг) Тот же принцип использован для МС трансформаторов
Американский П образный пермаллой золотой эры аудио,несколько сортов-разная толщина,разное содержание никеля,различные звуковые свойства.
Двухкатушечные МС и цаповые трансформаторы.В собрке-на заказ.Срок изготовления около двух недель
Для намотки используются старинные американские провода из техники РСА,вестерн электрик,филко,дженсен МС трансформаторы в оформлении
К усиления 20дб
Индуктивность первички 0,7гн (1кгц)


Вложения:
post-410-1385471767,7167.jpg [ 212.55 Кб | Просмотров: 23 ]
post-410-1385471767,6611.jpg [ 137.06 Кб | Просмотров: 14 ]
post-410-1385471767,6088.jpg [ 150.99 Кб | Просмотров: 17 ]
post-410-1385471767,5546.jpg [ 126.68 Кб | Просмотров: 16 ]
post-410-1385471767,4902.jpg [ 267.26 Кб | Просмотров: 33 ]
post-410-1385471767,4083.jpg [ 171.23 Кб | Просмотров: 25 ]
post-410-1385471767,3537.jpg [ 179.19 Кб | Просмотров: 18 ]
post-410-1385471767,2996.jpg [ 199.91 Кб | Просмотров: 20 ]
post-410-1385471767,1818.jpg [ 269.67 Кб | Просмотров: 15 ]
post-410-1385471767,1252.jpg [ 216.36 Кб | Просмотров: 17 ]
post-410-1385471767,0699.jpg [ 281.15 Кб | Просмотров: 17 ]
post-410-1385471767,0117.jpg [ 227.54 Кб | Просмотров: 18 ]
post-410-1385471767,0117.jpg [ 227.54 Кб | Просмотров: 17 ]
post-410-1385471766,9573.jpg [ 299.23 Кб | Просмотров: 21 ]
post-410-1385471766,9381.jpg [ 82 Кб | Просмотров: 28 ]
12 апр 2015, 21:01
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: Трансформаторы на продажу и под заказ:
Новые выходники, анодные дроссели и межкаскадники.

На алюминии коррозия от времени( железо и крепления сименс време третьего рейха)



09 ноя 2017, 23:01
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 10101
Сообщение Re: Трансформаторы на продажу и под заказ:

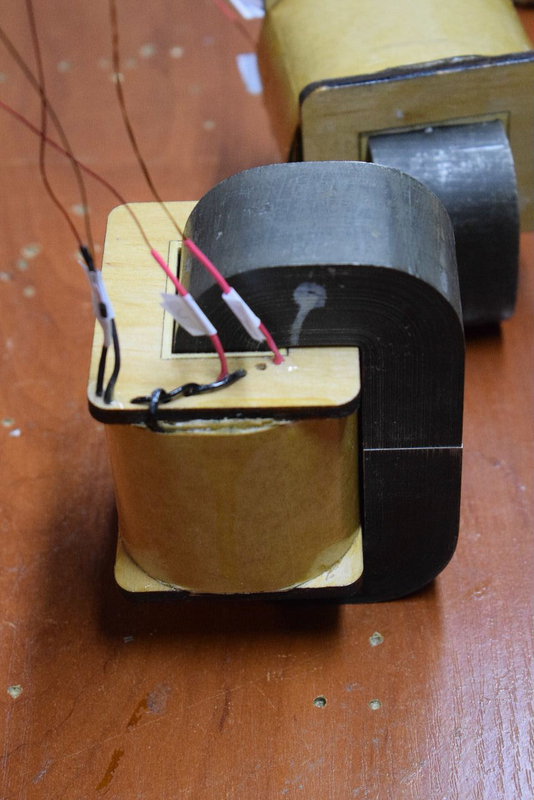

Намотал партию трансформаторов 3:1 и 10:1 на деревянных каркасах (фанера 2 и 4мм)

Аля Ямомото, катушка только на одной половинке сердечника.

Сердечник ПЛ типа , материал ультра хай би, 10 квадратов.

Индуктивность первички около 50Гн



01 май 2019, 22:02
